पवन टरबाइन शक्ति वक्र

पवन टरबाइन शक्ति वक्र

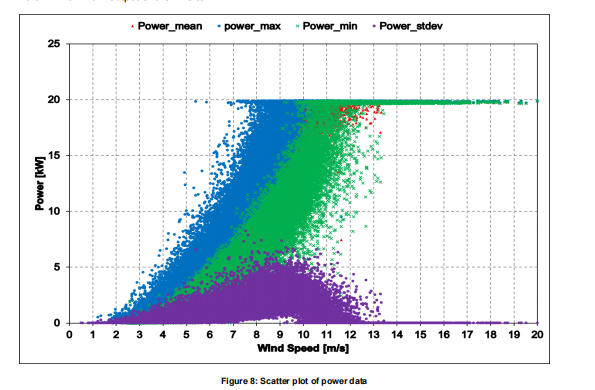

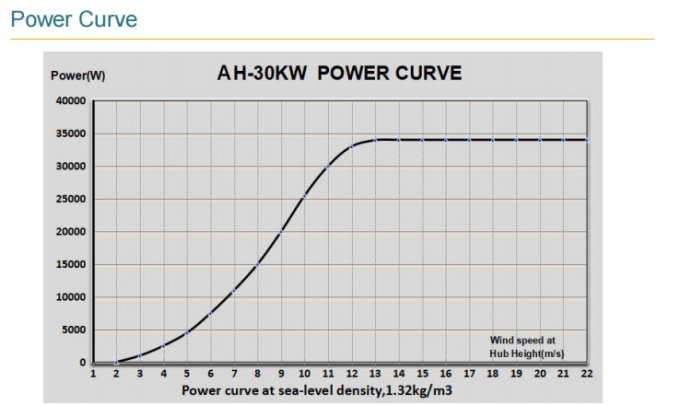

शक्ति वक्र एक स्वतंत्र चर (X) के रूप में हवा की गति से बना है, tसक्रिय शक्ति निर्देशांक प्रणाली को स्थापित करने के लिए आश्रित चर (Y) के रूप में कार्य करती है।हवा की गति और सक्रिय शक्ति का एक फैलाव ग्राफ एक उपयुक्त वक्र से सुसज्जित है, और अंत में एक वक्र प्राप्त होता है जो हवा की गति और सक्रिय शक्ति के बीच संबंध को दर्शा सकता है।पवन ऊर्जा उद्योग में, 1.225 किलोग्राम/एम3 के वायु घनत्व को मानक वायु घनत्व माना जाता है, इसलिए मानक वायु घनत्व के तहत शक्ति वक्र को पवन टरबाइन की मानक शक्ति वक्र कहा जाता हैएस्.

शक्ति वक्र के अनुसार, विभिन्न वायु गति सीमाओं के तहत पवन टरबाइन के पवन ऊर्जा उपयोग गुणांक की गणना की जा सकती है।पवन ऊर्जा उपयोग गुणांक ब्लेड द्वारा अवशोषित ऊर्जा के पूरे ब्लेड विमान के माध्यम से बहने वाली पवन ऊर्जा के अनुपात को संदर्भित करता है, आम तौर पर Cp में व्यक्त किया जाता है, जो कि पवन टरबाइन द्वारा पवन से अवशोषित ऊर्जा का प्रतिशत है।पवन टरबाइनों का अधिकतम पवन ऊर्जा उपयोग गुणांक 0 है.593इसलिए, जब गणना की गई पवन ऊर्जा उपयोग गुणांक बेट्स सीमा से अधिक है, तो शक्ति वक्र को झूठा माना जा सकता है।

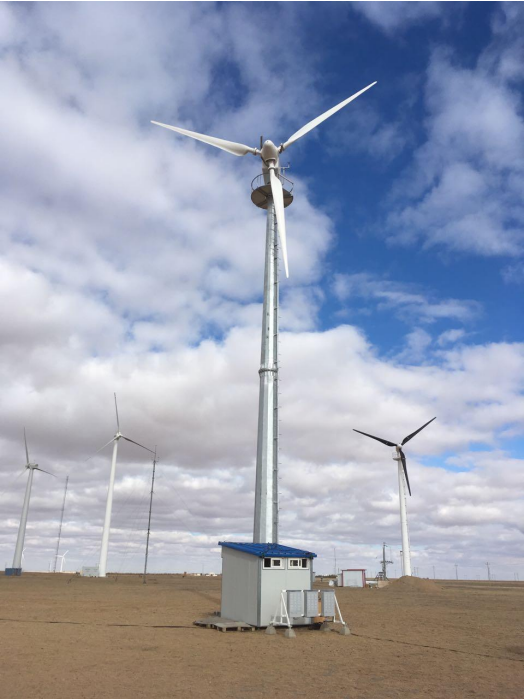

पवन संयंत्र में जटिल प्रवाह क्षेत्र वातावरण के कारण, पवन वातावरण प्रत्येक बिंदु पर भिन्न होता है,तो पूरा पवन फार्म में प्रत्येक पवन टरबाइन के मापा शक्ति वक्र अलग होना चाहिए, इसलिए संबंधित नियंत्रण रणनीति भी अलग है। हालांकि, व्यवहार्यता अध्ययन या माइक्रो साइट चयन चरण में, the wind energy resource engineer of the design institute or wind turbine manufacturer or owner can only rely on the input condition is a theoretical power curve or a measured power curve provided by the manufacturerइसलिए, जटिल साइटों के मामले में, पवन संयंत्र के निर्माण के बाद की तुलना में अलग परिणाम प्राप्त करना संभव है।

पूर्ण घंटों को मूल्यांकन मानदंड के रूप में लेते हुए, यह संभावना है कि क्षेत्र में पूर्ण घंटों पहले से गणना किए गए मूल्यों के समान हैं, लेकिन एकल बिंदु के मूल्य बहुत भिन्न होते हैं।इस परिणाम का मुख्य कारण साइट के स्थानीय रूप से जटिल इलाके के लिए पवन संसाधनों के आकलन में बड़ा विचलन हैहालांकि, शक्ति वक्र के दृष्टिकोण से, इस क्षेत्र क्षेत्र में प्रत्येक बिंदु की परिचालन शक्ति वक्र काफी अलग है। यदि इस क्षेत्र के अनुसार एक शक्ति वक्र की गणना की जाती है,यह पिछली अवधि में प्रयुक्त सैद्धांतिक शक्ति वक्र के समान हो सकता है.

इसी समय, शक्ति वक्र एक एकल चर नहीं है जो हवा की गति के साथ बदलता है, और पवन टरबाइन के विभिन्न भागों की घटना शक्ति वक्र में उतार-चढ़ाव का कारण बनती है।सैद्धांतिक शक्ति वक्र और मापा शक्ति वक्र पवन टरबाइन के अन्य परिस्थितियों के प्रभाव को समाप्त करने का प्रयास करेंगे, लेकिन संचालन के दौरान शक्ति वक्र शक्ति वक्र के उतार-चढ़ाव को अनदेखा नहीं कर सकता है।

यदि मापी गई शक्ति वक्र, मानक (सैद्धांतिक) शक्ति वक्र और इकाई के संचालन से उत्पन्न शक्ति वक्र के गठन की स्थिति और उपयोग एक दूसरे के साथ भ्रमित हैं,यह सोच में भ्रम पैदा करने के लिए बाध्य है, शक्ति वक्र की भूमिका खो देंगे, और साथ ही, अनावश्यक विवाद और विरोधाभास उत्पन्न होंगे।
