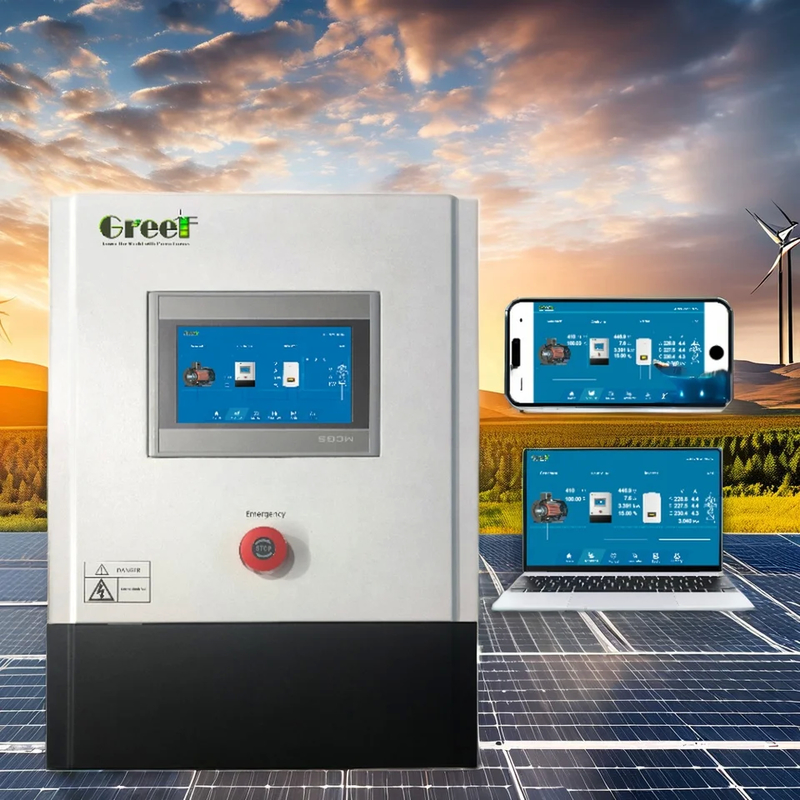

एलसीडी टच स्क्रीन के साथ ग्रिड कंट्रोलर पर 50Hz/60Hz आउटपुट आवृत्ति



उत्पाद का परिचय

ग्रिड-टाईड कंट्रोलर ग्रिड पर पवन जनरेटर प्रणालियों में तकनीकी रूप से सबसे महत्वपूर्ण घटक है,जो पवन टरबाइन से तीन एसी करंट को डीसी करंट में परिवर्तित करते हैं और फिर ग्रिड-टाई इन्वर्टर को भेजते हैंजीटी-पीसीटीसी श्रृंखला के पवन पेशेवर ग्रिड-टाईड नियंत्रक जिसमें दोहरी सुरक्षा नियंत्रण प्रणाली हैः पीडब्ल्यूएम निरंतर वोल्टेज प्रणाली और तीन चरणों के डंप लोड ब्रेक प्रणाली,यह अभिनव समाधान ग्रोवॉट जैसे ब्रांडों के सौर इन्वर्टर्स के साथ भी इंटरफेस करता है, डेय, सोलिस और आइवेट, जो सौर इन्वर्टरों को पवन टरबाइन संचालन स्थितियों के अनुकूल होने में सक्षम बनाता है।

उत्पाद पैरामीटर

प्रकार	जीटी-पीसीटीसी-1.5 केडब्ल्यू	जीटी-पीसीटीसी-2 केडब्ल्यू	GT-PCTC-3KW	जीटी-पीसीटीसी-5 केडब्ल्यू
पवन टरबाइन की नाममात्र शक्ति	1.5KW	2 किलोवाट	3 किलोवाट	5 किलोवाट
पवन टरबाइन का नामित वोल्टेज	AC220V-240V	AC220V-240V	AC220V-380V	AC380-450V
कार्य	रेक्टिफायर, कंट्रोल, डीसी आउटपुट
स्वचालित सुरक्षा कार्य	ओवर वोल्टेज सुरक्षा, ग्रिड कट-ऑफ सुरक्षा, विनियमित आपूर्ति आउटपुट, बंद
मैनुअल कार्य	मैनुअल ब्रेक, रीसेट, आपातकालीन स्विच
प्रदर्शन मोड	एलसीडी टच स्क्रीन
प्रदर्शित सामग्री (बड़ी)	जनरेटर की गति ((आरपीएम),इनपुट वोल्टेज (वीडीसी),इनपुट करंट ((वीएसी),आउटपुट पावर ((केडब्ल्यू),ग्रिड वोल्टेज (वीएसी),ग्रिड करंट ((ए),आज बिजली उत्पन्न करना(केडब्ल्यूएच),इस महीने बिजली उत्पन्न करना,पिछले महीने बिजली उत्पन्न करना,इस वर्ष विद्युत उत्पादन, बिजली पिछले साल उत्पन्न, पावर वक्र सेटिंग.
3-चरण डंप लोड टाइमलैप	12 से 20 मिनट	12 से 20 मिनट	12 से 20 मिनट	12 से 20 मिनट
पवन टरबाइन 3-चरण डंप लोड वोल्टेज	450±5Vdc			750±5Vdc
पीडब्ल्यूएम निरंतर वोल्टेज	≥400dc			≥700dc
परिवेश का तापमान	-30-60°C
सापेक्ष आर्द्रता	< 90% कोई संघनक नहीं
शोर (1 मीटर)	<40dB
सुरक्षा का स्तर	IP20 (इनडोर) IP65 (आउटडोर)
शीतलन विधि	मजबूर हवा ठंडा
संचार इंटरफ़ेस (वैकल्पिक)	RS485/USB/GPRS/WIFI/Ethernet

प्रकार	GT-PCTC-10KW	जीटी-पीसीटीसी-20 केडब्ल्यू	जीटी-पीसीटीसी-30 केडब्ल्यू	GT-ACDC-50KW	GT-ACDC-100KW
पवन टरबाइन की नाममात्र शक्ति	10 किलोवाट	20 किलोवाट	30 किलोवाट	50 किलोवाट	100 किलोवाट
पवन टरबाइन का नामित वोल्टेज	AC380-520V
कार्य	रेक्टिफायर, कंट्रोल, डीसी आउटपुट
स्वचालित सुरक्षा कार्य	ओवर वोल्टेज सुरक्षा, ग्रिड कट-ऑफ सुरक्षा, विनियमित आपूर्ति आउटपुट, बंद
मैनुअल कार्य	मैनुअल ब्रेक, रीसेट, आपातकालीन स्विच
प्रदर्शन मोड	एलसीडी टच स्क्रीन
प्रदर्शित सामग्री (बड़ी)	जनरेटर की गति ((आरपीएम), इनपुट वोल्टेज (वीडीसी), इनपुट करंट ((वीएसी), आउटपुट पावर ((केडब्ल्यू), ग्रिड वोल्टेज (वीएसी), ग्रिड करंट ((ए), पावर जनरेट करें आज ((kWh), बिजली इस महीने उत्पन्न, बिजली पिछले महीने उत्पन्न, बिजली इस साल उत्पन्न, बिजली पिछले साल उत्पन्न, पावर वक्र सेटिंग.
पीडब्ल्यूएम निरंतर वोल्टेज	≥700dc	≥700dc	≥700dc	≥700dc	≥700dc
पवन टरबाइन 3-चरण डंप लोड वोल्टेज	750±5Vdc	750±5Vdc	750±5Vdc	750±5Vdc	750±5Vdc
पवन टरबाइन 3-चरण डंप लोड टाइमलैप	12 से 20 मिनट	12 से 20 मिनट	12 से 20 मिनट	12 से 20 मिनट	12 से 20 मिनट
परिवेश का तापमान	-30-60°C
सापेक्ष आर्द्रता	< 90% कोई संघनक नहीं
शोर (1 मीटर)	<40dB
सुरक्षा का स्तर	IP20 (इनडोर) IP65 (आउटडोर)
शीतलन विधि	मजबूर हवा ठंडा
संचार इंटरफ़ेस (वैकल्पिक)	RS485/USB/GPRS/WIFI/Ethernet
नियंत्रक का आकार (मिमी)	550*395*270	600*500*1200	600*500*1200	930*580*430 मिमी	1100*600*1800
नियंत्रक वजन	25 किलो	६६ किलो	68 किलो	50 किलो	406 किलो
डंप लोड आकार (मिमी)	690*520*270	690*530*520	710*890*590	710*890*590	डंपलोड अंतर्निहित
डंप लोड वजन	45 किलो	55 किलो	55 किलो	55 किलो	डंपलोड अंतर्निहित

उत्पाद का विवरण

सिस्टम समाधान

उत्पाद का वर्णन:

ग्रिड-टाईड कंट्रोलर पवन जनरेटर पर ग्रिड प्रणालियों में एक महत्वपूर्ण भूमिका निभाता है। यह एक तकनीकी घटक है जो पवन टरबाइन से तीन एसी धारा को डीसी धारा में परिवर्तित करता है,जो फिर ग्रिड-लिंक इन्वर्टर को भेजा जाता है.

जीटी-पीसीटीसी श्रृंखला के पवन पेशेवर ग्रिड-टाईड नियंत्रक डबल सुरक्षा नियंत्रण प्रणालियों से लैस हैं। इस नियंत्रक में पीडब्ल्यूएम निरंतर वोल्टेज प्रणाली और तीन-चरण डंप लोड ब्रेक प्रणाली दोनों हैं,जो किसी दुर्घटना के मामले में सुरक्षा सुनिश्चित करता हैइस अभिनव समाधान के साथ, नियंत्रक ग्रोवॉट, डेय, सोलिस और एलवीईटी जैसे प्रसिद्ध ब्रांडों के सौर इन्वर्टरों के साथ भी इंटरफेस कर सकता है।यह विशेषता सौर इन्वर्टरों को पवन टरबाइन संचालन स्थितियों के अनुकूल करने में सक्षम बनाता है.

अनुप्रयोग:

जीटी-पीसीटीसी सीरीज नियंत्रक एक एसी को डीसी कनवर्टर है जिसे ग्रिड से जुड़े पवन टरबाइन के साथ उपयोग के लिए डिज़ाइन किया गया है। यह उत्पाद पवन टरबाइन गति और हवा की गति की निगरानी के लिए आदर्श है,इष्टतम प्रदर्शन और सुरक्षा सुनिश्चित करनायह उत्पाद ग्राउंड फॉल्ट मॉनिटरिंग से लैस है, जो इसे उन लोगों के लिए आदर्श समाधान बनाता है जो एक विश्वसनीय और सुरक्षित पवन नियंत्रक की तलाश कर रहे हैं।

जीटी-पीसीटीसी सीरीज के नियंत्रक को -30-60° सेल्सियस के तापमान के साथ कठोर वातावरण में काम करने के लिए डिज़ाइन किया गया है। यह इसे विभिन्न मौसम स्थितियों में उपयोग के लिए एक आदर्श उत्पाद बनाता है,यह सुनिश्चित करना कि यह बाहरी परिस्थितियों के बावजूद अनुकूलित रूप से काम करता रहे750±5Vdc के पवन टरबाइन 3-चरण डंप लोड वोल्टेज को यह सुनिश्चित करने के लिए डिज़ाइन किया गया है कि उत्पाद अधिकांश पवन टरबाइन के साथ संगत हो।

कुल मिलाकर, जीटी-पीसीटीसी श्रृंखला नियंत्रक एक विश्वसनीय और टिकाऊ पवन नियंत्रक है जिसे उपयोगकर्ताओं की एक श्रृंखला की मांगों को पूरा करने के लिए डिज़ाइन किया गया है।चाहे आप व्यक्तिगत या व्यावसायिक उपयोग के लिए उत्पाद की तलाश कर रहे हों, यह उत्पाद उन लोगों के लिए एक आदर्श समाधान है जो एक पवन जनरेटर नियंत्रक की तलाश कर रहे हैं जो विश्वसनीय और कुशल दोनों है।

सहायता एवं सेवाएं:

ऑन ग्रिड कंट्रोलर उत्पाद तकनीकी सहायता और सेवाओं में शामिल हैंः

• विशेषज्ञ सलाह और प्रमाणित तकनीशियनों से समस्या निवारण सहायता
• उत्पाद की स्थापना और स्थापना मार्गदर्शन
• सॉफ्टवेयर अद्यतन और फर्मवेयर उन्नयन तक पहुंच
• वारंटी की मरम्मत और प्रतिस्थापन
• प्रशिक्षण संसाधन और प्रलेखन

हमारी टीम उत्कृष्ट ग्राहक सेवा प्रदान करने और यह सुनिश्चित करने के लिए समर्पित है कि हमारा ऑन ग्रिड कंट्रोलर उत्पाद आपकी आवश्यकताओं को पूरा करे और आपकी अपेक्षाओं से अधिक हो।

पैकिंग और शिपिंगः

उत्पाद पैकेजिंगः

ऑन ग्रिड कंट्रोलर उत्पाद को सुरक्षित परिवहन सुनिश्चित करने के लिए फोम इंसरट्स के साथ एक मजबूत कार्डबोर्ड बॉक्स में पैक किया जाएगा।बॉक्स में एक निर्देश पुस्तिका और सभी आवश्यक केबल और सहायक उपकरण भी शामिल होंगे.

उत्पाद शिपमेंटः

हम ऑन ग्रिड कंट्रोलर उत्पाद के सभी आदेशों के लिए मुफ्त मानक शिपिंग प्रदान करते हैं। ऑर्डर आमतौर पर 2-3 कार्य दिवसों के भीतर संसाधित और भेजे जाते हैं।ग्राहक अतिरिक्त लागत पर त्वरित शिपिंग विकल्प भी चुन सकते हैं.
