उत्पाद का वर्णन:

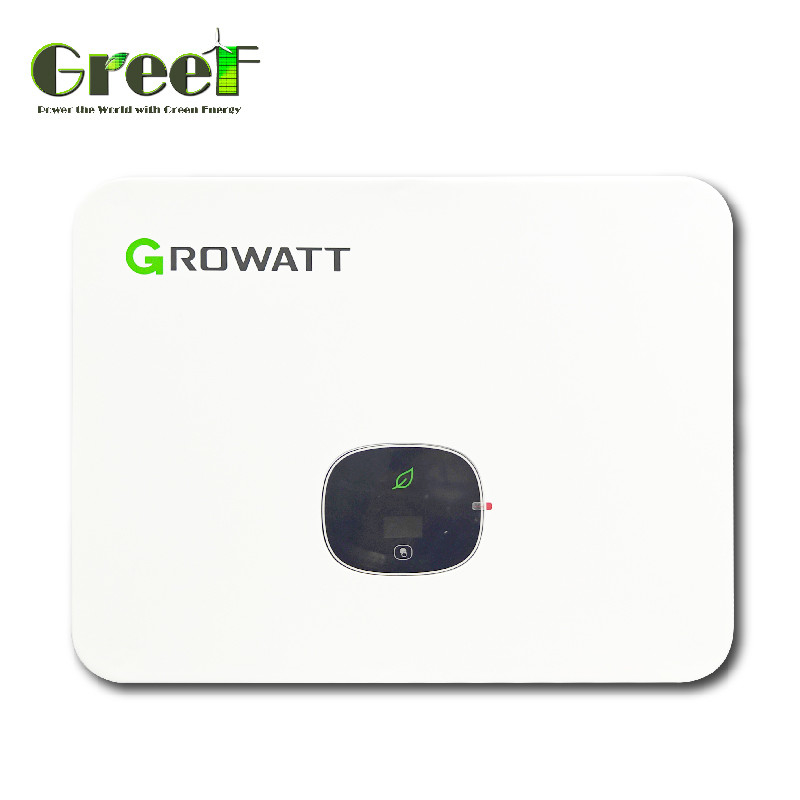

ग्रोवॉट पीवी ग्रिड-कनेक्टेड इन्वर्टर सौर ऊर्जा प्रणालियों और वितरित ऊर्जा उत्पादन प्रणालियों दोनों में एक महत्वपूर्ण घटक के रूप में कार्य करता है।इसका मुख्य कार्य पीवी मॉड्यूल से सीसी पावर को एसी पावर में परिवर्तित करना हैविशेष रूप से, इन्वर्टर का डीसी पक्ष पीवी मॉड्यूल से जुड़ा हुआ है, जबकि एसी पक्ष बिजली ग्रिड से जुड़ा हुआ है।
ग्रोवॉट पीवी ग्रिड-कनेक्टेड इन्वर्टर की एक प्रमुख विशेषता अधिकतम पावर पॉइंट ट्रैकिंग (एमपीपीटी) है। यह वोल्टेज बाहरी लूप के माध्यम से प्राप्त किया जाता है,जो पीवी मॉड्यूल को अधिकतम शक्ति के साथ विद्युत उत्पादन करने की अनुमति देता हैविद्युत नियंत्रण तब पीडब्लूएम पल्स उत्पन्न करता है जो ग्रिड वोल्टेज के समान आवृत्ति और चरण के वैकल्पिक धारा (एसी) का उत्पादन करता है।
अनुप्रयोग:
सौर फोटोवोल्टिक प्रणाली डीसी पावर उत्पन्न करने के लिए सौर पैनलों पर निर्भर करती है। हालांकि, डीसी पावर का उपयोग पहले एसी पावर में परिवर्तित किए बिना उपकरणों और उपकरणों को बिजली देने के लिए नहीं किया जा सकता है।यहाँ एक इन्वर्टर आता है, जो घर या व्यवसाय में ग्रिड से जुड़ने और बिजली की खपत को सक्षम करने के लिए आवश्यक रूपांतरण करता है।
इन्वर्टर विभिन्न औद्योगिक अनुप्रयोगों में महत्वपूर्ण भूमिका निभाते हैं, जैसे कि स्वचालन, चिकित्सा उपकरण और विद्युत नियंत्रण प्रणाली। वे औद्योगिक उत्पादन के नियंत्रण और विनियमन को सक्षम करते हैं,जिसके परिणामस्वरूप उत्पादन की दक्षता में सुधारइनवर्टर का व्यापक रूप से औद्योगिक वातावरण में मशीनों को बिजली देने, उत्पादन प्रक्रियाओं को विनियमित करने और उपकरणों के प्रदर्शन की निगरानी करने के लिए उपयोग किया जाता है।
संचार प्रौद्योगिकी एक और क्षेत्र है जहां इन्वर्टर आवश्यक हैं। मोबाइल बेस स्टेशन, माइक्रोवेव संचार उपकरण,और फाइबर ऑप्टिक आधारित संचार प्रणालियों सभी को ठीक से काम करने के लिए बिजली की आवश्यकता होती हैइनवर्टर का उपयोग डीसी पावर को एसी पावर में परिवर्तित करने के लिए किया जाता है, जिससे इन उपकरणों को कुशलतापूर्वक और प्रभावी ढंग से कार्य करने में सक्षम बनाया जाता है। इनवर्टर के बिना, ये उपकरण बिल्कुल भी काम नहीं कर पाएंगे।
MAC 15~36KTL3-XL
※3 MPPTS
※ 220 वोल्ट तीन चरण समाधान
※ स्मार्ट निदान
※ उच्च दक्षता 98.8% तक
※ स्थानीय वाईफ़ाई विन्यास
※ ओएलईडी डिस्प्ले और टच बटन
※ एसी एंड डीसी प्रकार ll एसपीडी
MID 6~12KTL3-XL
※ अधिकतम दक्षता98.5%
※ 40% कॉम्पैक्ट और हल्का
※दोहरी एमपीपी ट्रैकर
※निर्यात नियंत्रण का समर्थन करता है
※टच कुंजी और OLED डिस्प्ले
※एसी और डीसी पक्ष पर प्रकार ll एसपीडी
MAX 50~75KTL3-XL 2
※8 एमपीपीटी और डिसीनोसिन फ्यूज़िबल
※ स्मार्ट स्कैन और डायग्नोस्टिक्स
※चेन का बुद्धिमान निगरानी
※सीए और सीसी के एसपीडी प्रकार II
※संरक्षण lP66 y C5
MAX 50~80KTL3 LV
※6/7MPPTSस्मार्ट निदान※उच्च दक्षता 99% तक※स्थानीय WIFI कनेक्शन※स्ट्रिंग निगरानी※AC&DC प्रकार II एस.पी.डी.※एएफसीआई सुरक्षा※डेटा भंडारण 25 वर्ष तक※सीसी साइड 2 इन 1 कनेक्शन सक्षम
MIN 7000~10000 TL-X
※अधिकतम दक्षता 98.1%2/3 एमपीपी ट्रैकर्स
※डीसी पक्ष पर प्रकार ll एसपीडी
※निर्यात नियंत्रण का समर्थन करता है
※टच कुंजी और OLED डिस्प्ले
|
डाटाशीट
|
MID 6KTL3-XL
|
MID 8KTL3-XL
|
MID 10KTL3-XL
|
MID 11KTL3-XL
|
MID 12KTL3-XL
|
|
इनपुट डेटा
|
|
|
मैक्स.डीसी पावर
|
65000W
|
10400W
|
13000W
|
13000W
|
15600W
|
|
मैक्स.डीसी वोल्टेज
|
|
|
आरंभिक वोल्टेज
|
|
|
एमपीपीटी वोल्टेज रेंज
|
|
|
नाममात्र वोल्टेज
|
|
|
अधिकतम इनपुट करंट प्रति एमपीपीटी
|
|
|
आउटपुट (AC)
|
|
|
नामित एसी आउटपुट पावर
|
6000W
|
8000W
|
10000W
|
11000W
|
12000W
|
|
अधिकतम. एसी स्पष्ट शक्ति
|
6600VA
|
8800VA
|
11100VA
|
12100VA
|
13300VA
|
|
अधिकतम आउटपुट करंट
|
16.5A
|
22.1ए
|
27.8A
|
30.3A
|
30.3A
|
|
एसी नाममात्र वोल्टेज
|
|
|
एसी ग्रिड आवृत्ति
|
|
|
अधिकतम दक्षता
|
|
|
डाटाशीट
|
MIN 7000TL-X ((E)
|
MIN 8000TL-X ((E)
|
MIN 9000TL-X
|
MIN 10000TL-X
|
|
इनपुट डेटा
|
|
मैक्स.डीसी पावर
|
12000W
|
12000W
|
13500W
|
15000W
|
|
मैक्स.डीसी वोल्टेज
|
|
|
प्रारंभ वोल्टेज
|
|
|
एमपीपीटी वोल्टेज रेंज
|
|
|
नाममात्र वोल्टेज
|
|
|
अधिकतम इनपुट करंट प्रति एमपीपीटी
|
|
|
आउटपुट (AC)
|
|
नामित एसी आउटपुट पावर
|
7000W
|
8000W
|
9000W
|
10000W
|
|
अधिकतम. एसी स्पष्ट शक्ति
|
7000 वीए
|
8000 वीए
|
9000 वीए
|
10000 वीए
|
|
अधिकतम आउटपुट करंट
|
33.5A
|
33.5A
|
43A
|
45.5A
|
|
नाममात्र एसी वोल्टेज ((रेंज*)
|
डिफ़ॉल्टः 240V स्प्लिट-फेज, वैकल्पिक:208V और 240V सिंगल फेज, 183-228@208V 211-264V@240V
|
|
एसी ग्रिड आवृत्ति ((रेंज*)
|
50/60 हर्ट्ज (45-55 हर्ट्ज/55-65 हर्ट्ज)
|
|
अधिकतम दक्षता
|
|
|
डाटाशीट
|
MAC 15KTL3-XL
|
MAC 20KTL3-XL
|
MAC 22KTL3-XL
|
MAC 25KTL3-XL
|
MAC 30KTL3-XL
|
MAC 36KTL3-XL
|
|
इनपुट डेटा
|
|
|
|
अधिकतम अनुशंसित पीवी शक्ति (मॉड्यूल एसटीसी के लिए)
|
22500W
|
30000W
|
33000W
|
37500W
|
45000W
|
54000W
|
|
मैक्स.डीसी वोल्टेज
|
|
|
आरंभिक वोल्टेज
|
|
|
एमपीपीटी वोल्टेज रेंज
|
|
|
नाममात्र वोल्टेज
|
|
|
अधिकतम इनपुट करंट प्रति एमपीपीटी
|
|
|
आउटपुट (AC)
|
|
नामित एसी आउटपुट पावर
|
15000W
|
20000W
|
22000W
|
25000W
|
30000W
|
36000W
|
|
अधिकतम. एसी स्पष्ट शक्ति
|
16600VA@220VAC
|
22200VA@220VAC
|
24400VA@220VAC
|
27800VA@220VAC
|
33300VA@220VAC
|
36000VA@220VAC 39200VA@240VAC
|
|
अधिकतम आउटपुट करंट
|
43.6A
|
58.3A
|
64.0ए
|
73.0ए
|
87.4A
|
94.5A
|
|
नाममात्र एसी वोल्टेज ((रेंज*)
|
127V/220V ((101.6-139.7V)
|
|
एसी ग्रिड आवृत्ति ((रेंज*)
|
50/60 हर्ट्ज ((46~54/56~64 हर्ट्ज)
|
|
अधिकतम दक्षता
|
|
|
डाटा शीट
|
MAX 50KTL3-XL2
|
MAX 60KTL3-XL2
|
MAX 70KTL3-XL2
|
MAX 75KTL3-XL2
|
|
प्रविष्टि डेटा (CD)
|
|
मैक्स.डीसी पावर
|
100000W
|
120000W
|
105000W
|
112500W
|
|
अधिकतम शक्ति रेंज*
|
|
|
वोल्टेज डी आरनके
|
|
|
नाममात्र वोल्टेज
|
|
|
MPPT का वोल्टेज रेंज
|
|
|
अधिकतम धारा प्रति एमपीपीटी
|
|
|
सलीदा (CA)
|
|
पॉटेंशिया नाममात्र सीए
|
50000W
|
60000W
|
70000W
|
75000W
|
|
अधिकतम शक्ति
|
55500VA
|
66600VA
|
66000VA @208V 70000VA @220V 73000VA @230V
|
71000VA @208V 75000VA @220V 78400VA @230V
|
|
नाममात्र वोल्टेज CA (रेंज*)
|
|
|
नाममात्र वोल्टेज CA (रेंज*)
|
|
|
रेड सीए की आवृत्ति (रेंज*)
|
50/60 हर्ट्ज (45~55 हर्ट्ज/55-65 हर्ट्ज)
|
|
अधिकतम दक्षता
|
|
|
डाटाशीट
|
MAX 50KTL3 LV
|
MAX 60KTL3 LV
|
MAX 70KTL3 LV
|
MAX 80KTL3 LV
|
|
इनपुट डेटा
|
|
मैक्स.डीसी पावर
|
65000W
|
78000W
|
91000W
|
104000W
|
|
मैक्स.डीसी वोल्टेज
|
1100V
|
1100V
|
1100V
|
1100V
|
|
प्रारंभ वोल्टेज
|
|
|
एमपीपीटी वोल्टेज रेंज
|
|
|
नाममात्र वोल्टेज
|
585 वी
|
585 वी
|
600 वी
|
600 वी
|
|
अधिकतम इनपुट करंट प्रति एमपीपीटी
|
|
|
आउटपुट (AC)
|
|
नामित एसी आउटपुट पावर
|
50000W
|
60000W
|
70000W
|
80000W
|
|
अधिकतम. एसी स्पष्ट शक्ति
|
55500VA
|
66600VA
|
77700VA
|
88800VA
|
|
अधिकतम आउटपुट करंट
|
80.5A
|
96.6A
|
112.7A
|
128.8A
|
|
एसी नाममात्र वोल्टेज
|
|
|
एसी ग्रिड आवृत्ति
|
|
|
अधिकतम दक्षता
|
98. 8%
|
98. 8%
|
99.9%
|
99.9%
|
पैकिंग और शिपिंगः
उत्पाद पैकेजिंगः
ऑन ग्रिड इन्वर्टर को परिवहन के दौरान किसी भी क्षति को रोकने के लिए पर्याप्त पैडिंग के साथ एक मजबूत कार्डबोर्ड बॉक्स में सावधानीपूर्वक पैक किया जाएगा।पैकेज में एक उपयोगकर्ता मैनुअल और स्थापना के लिए आवश्यक केबल भी शामिल होंगे.
नौवहन:
हम संयुक्त राज्य अमेरिका के भीतर ऑन ग्रिड इन्वर्टर के लिए मुफ्त शिपिंग प्रदान करते हैं। उत्पाद यूपीएस ग्राउंड के माध्यम से भेज दिया जाएगा और 5-7 कार्य दिवसों के भीतर पहुंचना चाहिए। अंतरराष्ट्रीय आदेशों के लिए,शिपिंग लागत चेकआउट पर गणना की जाएगी और गंतव्य के आधार पर भिन्न हो सकती हैकृपया ध्यान दें कि कोई भी सीमा शुल्क या कर ग्राहक की जिम्मेदारी होगी।
