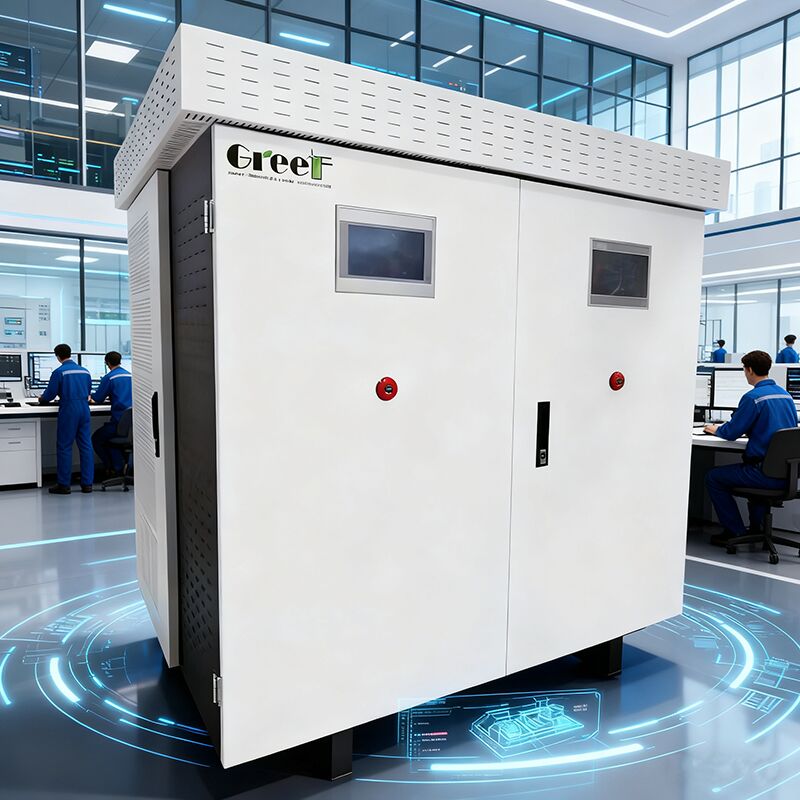

एसी जेनरेटर-बैटरी हाइब्रिड कनवर्टर
रेटेड वोल्टेज वैक ≥ 320 ऑन-ग्रिड नियंत्रक 400 वोल्ट रेटेड ग्रिड वोल्टेज अनुप्रयोगों के लिए उपयुक्त है
उत्पाद अवलोकन
ग्रीफ एनर्जी मल्टी-फंक्शनल कनवर्टर कई आवश्यक कार्यों को एक एकल, कुशल डिवाइस में एकीकृत करता है। यह एक एकीकृत प्रणाली के माध्यम से स्थायी चुंबक जनरेटर, बैटरी चार्जिंग, डीसी-टू-एसी उलटा और व्यापक ऊर्जा प्रबंधन के लिए विशेष रूप से डिज़ाइन किया गया एसी-टू-डीसी सुधार करता है।
एक कॉन्फ़िगर करने योग्य दोहरी एलसीडी टचस्क्रीन और उन्नत कनवर्टर तकनीक की विशेषता, यह इकाई स्थायी चुंबक तुल्यकालिक जनरेटर (पीएमएसजी) के लिए स्थिर वोल्टेज और आवृत्ति नियंत्रण सुनिश्चित करती है, जो विभिन्न भारों के लिए निरंतर और विश्वसनीय बिजली आपूर्ति की गारंटी देती है।
कनवर्टर को ग्रिड-बंधे संचालन के लिए कॉन्फ़िगर किया जा सकता है, जो परिचालन उपयोग और ग्रिड चार्जिंग कार्यों को कुशलतापूर्वक निष्पादित करते हुए पावर ग्रिड के साथ निर्बाध एकीकरण का समर्थन करता है।
तकनीकी निर्देश
मुख्य पैरामीटर
| नमूना |
मंगल-100kt |
| रेटेड पावर (किलोवाट) |
100 |
| रेटेड वोल्टेज (वैक) |
≥ 320 |
| इष्टतम जनरेटर रेटेड वोल्टेज (वैक) |
450 |
| एसी वोल्टेज वर्किंग रेंज (वैक) |
240 - 550 |
| अधिकतम एसी करंट (ए) |
180 |
| बैटरी प्रकार |
लिथियम आयन |
| बैटरी वोल्टेज रेंज (वीडीसी) |
350 - 450 |
| रेटेड बैटरी वोल्टेज (वीडीसी) |
400 |
| अधिकतम चार्जिंग और डिस्चार्जिंग करंट (ए) |
250 |
| रेटेड चार्जिंग/डिस्चार्जिंग पावर (किलोवाट) |
100 |
| रेटेड चार्ज और डिस्चार्ज करंट (ए) |
144 |
| रेटेड ग्रिड वोल्टेज (वी) |
400 |
| अनुमेय ग्रिड वोल्टेज रेंज (वी) |
300 - 460 |
| रेटेड ग्रिड आवृत्ति (हर्ट्ज) |
50 / 60 |
| अधिकतम दक्षता (%) |
95 |
जेनरेटर एसी इनपुट साइड
रेटेड पावर: 100 किलोवाट, रेटेड वोल्टेज: ≥ 320 वैक, इष्टतम वोल्टेज: 450 वैक, कार्य सीमा: 240-550 वैक, अधिकतम एसी करंट: 180 ए
बैटरी इनपुट
वोल्टेज रेंज 350-450 Vdc वाली लिथियम-आयन बैटरी, 400 Vdc पर रेटेड, 250 A की अधिकतम चार्जिंग/डिस्चार्जिंग करंट का समर्थन करती है।
आउटपुट साइड (ग्रिड-कनेक्टेड)
रेटेड चार्जिंग/डिस्चार्जिंग पावर: 100 किलोवाट (अधिकतम 120 किलोवाट), रेटेड करंट: 144 ए (अधिकतम 173 ए), ग्रिड वोल्टेज: 400 वी (300-460 वी रेंज), फ्रीक्वेंसी: 50/60 हर्ट्ज।
प्रदर्शन मेट्रिक्स
वर्तमान कुल हार्मोनिक विरूपण: <3%, पावर फैक्टर: >0.99 (-1 से 1 रेंज), अधिभार क्षमता: 1 मिनट के निरंतर संचालन के लिए 1.2x नाममात्र शक्ति।
एसी साइड (ऑफ-ग्रिड)
रेटेड इनपुट वोल्टेज: 400 वी (±2% सहनशीलता), रैखिक भार के लिए कुल हार्मोनिक विरूपण: <3%।
सुरक्षा सुविधाएँ
- ओवर वोल्टेज और गति संरक्षण: वैकल्पिक
- एसी शॉर्ट-सर्किट सुरक्षा: समर्थित
- एसी आउटपुट ओवरकरंट सुरक्षा: समर्थित
- वृद्धि संरक्षण: स्तर 2
बुनियादी पैरामीटर
अधिकतम दक्षता: 95%, टोपोलॉजी: एसी-डीसी रेक्टिफायर, डीसी-डीसी बक-बूस्ट कनवर्टर, डीसी-एसी इन्वर्टर, एकीकृत ऊर्जा प्रबंधन प्रणाली (ईएमएस)।
पर्यावरण संबंधी विनिर्देश
ऑपरेटिंग तापमान: -40°C से 60°C, सुरक्षा स्तर: IP54, अधिकतम ऊंचाई: 4,000 मीटर (3,000 मीटर से ऊपर), स्टैंडबाय बिजली की खपत: <50 W.
प्रदर्शन एवं संचार
एलसीडी स्मार्ट टच स्क्रीन डिस्प्ले जनरेटर गति (आरपीएम), इनपुट वोल्टेज (वीडीसी), इनपुट करंट (वैक), आउटपुट पावर (किलोवाट), ग्रिड वोल्टेज (वैक), ग्रिड करंट (ए), ऊर्जा उत्पादन आँकड़े (आज, महीना, वर्ष), और पावर कर्व सेटिंग्स दिखाता है। संचार मोड: ईथरनेट, आरएस485, वाईफाई।
शीतलन प्रणाली
इष्टतम थर्मल प्रबंधन के लिए बुद्धिमान वायु शीतलन प्रणाली।
भौतिक आयाम
आयाम (डंप लोड को छोड़कर): 1500 मिमी एच × 1500 मिमी डब्ल्यू × 1300 मिमी डी, वजन: 600 किलोग्राम तक।
अनुप्रयोग
ग्रीफ एनर्जी मल्टी-फंक्शनल कनवर्टर विविध बिजली प्रबंधन आवश्यकताओं के लिए एक बहुमुखी और अनुकूलनीय समाधान प्रदान करता है। यह विश्वसनीय और बुद्धिमान ऊर्जा प्रणाली नियंत्रण की मांग करने वाले अनुप्रयोगों में उत्कृष्टता प्राप्त करता है, जो इसे आधुनिक ऊर्जा बुनियादी ढांचे के लिए आवश्यक बनाता है।
प्राथमिक अनुप्रयोगों में पवन और हाइड्रो टरबाइन सेटअप के लिए स्थायी चुंबक सिंक्रोनस जेनरेटर (पीएमएसजी) के साथ नवीकरणीय ऊर्जा प्रणालियों का एकीकरण, स्थिर एसी बिजली वितरण के साथ ऑफ-ग्रिड या हाइब्रिड पावर फ्रेमवर्क का समर्थन करना शामिल है।
ऑफ-ग्रिड और बैकअप पावर अनुप्रयोगों के लिए, कनवर्टर दूरस्थ स्थानों, केबिनों, दूरसंचार साइटों और स्टैंडअलोन इंस्टॉलेशन में बिजली रूपांतरण और सिस्टम प्रबंधन के लिए केंद्रीय केंद्र के रूप में कार्य करता है।
ग्रिड-इंटरएक्टिव ऑपरेशन ग्रिड से बैटरी चार्ज करने में सक्षम बनाता है और, जहां अनुमति हो, अधिशेष बिजली को ग्रिड में वापस भेजता है, जिससे बिजली प्रवाह प्रबंधन लचीलापन बढ़ता है।
औद्योगिक और वाणिज्यिक वातावरण को असंतुलित लोड स्थितियों के तहत विश्वसनीय बिजली से लाभ होता है, जिसमें वाईफ़ाई/लैन के माध्यम से दूरस्थ निगरानी और भवन प्रबंधन प्रणालियों के साथ मोडबस प्रोटोकॉल एकीकरण होता है।
विशिष्ट नियंत्रण विकल्पों में सूक्ष्म जलविद्युत संयंत्रों के लिए जल गेट मोटर नियंत्रण और सुचारू ग्रिड/ऑफ-ग्रिड संक्रमण के लिए स्टेटिक ट्रांसफर स्विच (एसटीएस) शामिल हैं।
यह व्यापक मंच आवासीय ऑफ-ग्रिड सिस्टम, वाणिज्यिक बैकअप समाधान और छोटे पैमाने पर नवीकरणीय ऊर्जा संयंत्रों में लचीली तैनाती के लिए बिजली उत्पादन, भंडारण, खपत प्रबंधन और ग्रिड एकीकरण क्षमताओं को समेकित करता है।
अनुकूलन एवं ऑर्डर देना
ग्रीफ एसी पीसीएस ऑन ग्रिड कंट्रोलर CE प्रमाणीकरण के साथ चीन में निर्मित होता है। इसमें एक एलसीडी स्मार्ट टच स्क्रीन डिस्प्ले, इंटेलिजेंट एयर कूलिंग है, और 350-450Vdc रेंज के भीतर 400Vdc रेटेड बैटरी वोल्टेज का समर्थन करता है।
डिस्प्ले में व्यापक निगरानी डेटा शामिल है: जेनरेटर स्पीड (आरपीएम), इनपुट वोल्टेज (वीडीसी), इनपुट करंट (वैक), आउटपुट पावर (किलोवाट), ग्रिड वोल्टेज (वैक), ग्रिड करंट (ए), और पावर कर्व कंट्रोलर कार्यक्षमता के साथ विस्तृत बिजली उत्पादन आँकड़े।
पैकेजिंग: सुरक्षित फोम और प्लाईवुड केस। न्यूनतम आदेश: 1 सेट. मूल्य निर्धारण: परक्राम्य. डिलिवरी: लगभग 25 कार्य दिवस। भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी।
