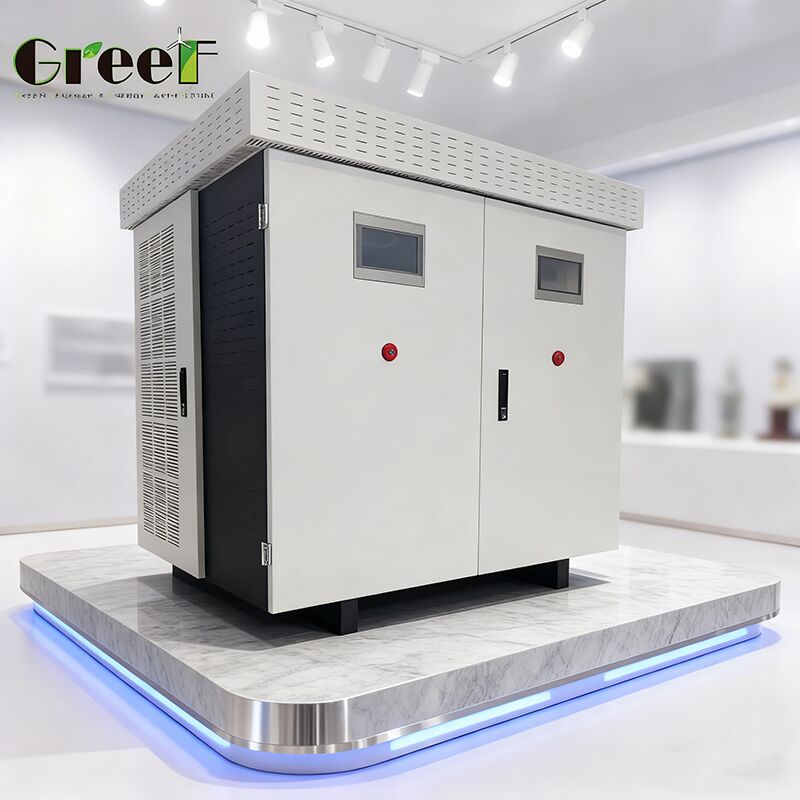

एसी जनरेटर-बैटरी हाइब्रिड कन्वर्टर
उन्नत डीसी-डीसी बक बूस्ट टोपोलॉजी ऑन-ग्रिड कंट्रोलर जिसमें 350-450 वीडीसी बैटरी वोल्टेज रेंज और व्यापक शक्ति नियंत्रण के लिए एलसीडी स्मार्ट टच स्क्रीन डिस्प्ले है।
उत्पाद का अवलोकन
ग्रीफ एनर्जी का बहु-कार्यात्मक कनवर्टर एक ही, कुशल प्रणाली में कई महत्वपूर्ण ऊर्जा प्रबंधन कार्यों को एकीकृत करता है।यह उन्नत उपकरण विशेष रूप से स्थायी चुंबक जनरेटर के लिए अनुकूलित एसी-टू-डीसी सुधार करता है, उन्नत बैटरी चार्जिंग प्रोटोकॉल का प्रबंधन करता है, और सटीक डीसी-टू-एसी इन्वर्शन को संभालता है।
The system features a configurable dual LCD touchscreen interface and utilizes cutting-edge technology to maintain stable voltage and frequency control with permanent magnet synchronous generators (PMSGs)कनेक्टेड भारों के लिए निर्बाध बिजली की आपूर्ति सुनिश्चित करता है। कनवर्टर निर्बाध रूप से ग्रिड-टाईड ऑपरेशन में संक्रमण करता है,उपयोगिता ग्रिड के साथ सिंक्रनाइज़ेशन को सक्षम करना और ग्रिड चार्जिंग क्षमताओं का समर्थन करना.
तकनीकी विनिर्देश
जनरेटर एसी इनपुट पैरामीटर
| पैरामीटर |
विनिर्देश |
| नामित शक्ति |
100 किलोवाट |
| नामित वोल्टेज |
≥ 320 वैक |
| अधिकतम वोल्टेज |
450 वैक |
| कार्यक्षेत्र |
240-550 वैक |
| अधिकतम एसी करंट |
180 ए |
बैटरी इनपुट विनिर्देश
| पैरामीटर |
विनिर्देश |
| बैटरी प्रकार |
लिथियम आयन |
| वोल्टेज रेंज |
350-450 वीडीसी |
| नामित वोल्टेज |
400 वीडीसी |
| अधिकतम चार्ज/डिस्चार्ज करंट |
250 ए |
ग्रिड-कनेक्टेड आउटपुट पैरामीटर
| पैरामीटर |
विनिर्देश |
| नामित शक्ति |
100 किलोवाट |
| अधिकतम शक्ति |
120 किलोवाट |
| रेटेड करंट |
144 ए |
| अधिकतम धारा |
173 ए |
| नामित नेटवर्क वोल्टेज |
400 वी |
| अनुमेय वोल्टेज रेंज |
300-460 वोल्ट |
| ग्रिड आवृत्ति |
50 हर्ट्ज / 60 हर्ट्ज |
| पूर्ण सामंजस्य विकृति |
< 3% नामित शक्ति पर |
| शक्ति कारक |
>0.99 (रेंजः -1 से 1) |
| अधिभार क्षमता |
1.2x नाममात्र शक्ति 1 मिनट के लिए |
प्रणाली प्रदर्शन और सुरक्षा
- अधिकतम दक्षताः 95%
- टोपोलॉजीः एसी-डीसी रेक्टिफायर, डीसी-डीसी बक बूस्ट कन्वर्टर, ईएमएस के साथ डीसी-एसी इन्वर्टर
- ऑपरेटिंग तापमानः -40°C से 60°C
- सुरक्षा स्तरः IP54
- ओवर वोल्टेज और स्पीड सुरक्षा (वैकल्पिक)
- एसी शॉर्ट सर्किट सुरक्षा
- एसी आउटपुट ओवर करंट संरक्षण
- ओवरसर्ज सुरक्षाः स्तर 2
- अधिकतम परिचालन ऊंचाईः 4,000 मीटर (3,000 मीटर से ऊपर की दूरी)
- स्टैंडबाय बिजली की खपतः <50 W
प्रदर्शन और निगरानी
एलसीडी स्मार्ट टच स्क्रीन जनरेटर गति (आरपीएम), इनपुट वोल्टेज (वीडीसी), इनपुट करंट (वीएसी), आउटपुट पावर (केडब्ल्यू), ग्रिड वोल्टेज (वीएसी), ग्रिड करंट (ए), ऊर्जा उत्पादन डेटा (आज, महीना, वर्ष) प्रदर्शित करता है,और शक्ति वक्र सेटिंग्स.
शीतलन और संचार
ईथरनेट, आरएस-485 और वाईफाई के माध्यम से संचार समर्थन के साथ बुद्धिमान वायु शीतलन प्रणाली।
भौतिक विनिर्देश
आयामः 1500 मिमी (एच) × 1500 मिमी (डब्ल्यू) × 1300 मिमी (डी) ।
आवेदन
ग्रेफ एनर्जी बहुक्रियाशील कनवर्टर विश्वसनीय और बुद्धिमान ऊर्जा नियंत्रण की आवश्यकता वाले कई अनुप्रयोगों में बहुमुखी ऊर्जा प्रबंधन समाधान प्रदान करता है।
- नवीकरणीय ऊर्जा प्रणालियाँ:ऑफ-ग्रिड या हाइब्रिड कॉन्फ़िगरेशन में पवन और जल टरबाइनों के लिए स्थायी चुंबक सिंक्रोनस जनरेटर (पीएमएसजी) के साथ एकीकरण
- ऑफ-ग्रिड और बैकअप पावरःदूरस्थ स्थानों, केबिनों और दूरसंचार स्टेशनों के लिए प्राथमिक बिजली रूपांतरण और प्रबंधन
- ग्रिड-इंटरैक्टिव सिस्टम:उपयोगिता ग्रिड से बैटरी चार्जिंग और संभावित बिजली निर्यात को सक्षम करने वाला ग्रिड-टाईड ऑपरेशन
- औद्योगिक एवं वाणिज्यिक शक्तिःWIFI/LAN और Modbus एकीकरण के माध्यम से दूरस्थ निगरानी के साथ असंतुलित भार के लिए स्थिर बिजली आपूर्ति
- विशेष नियंत्रण:सूक्ष्म जलविद्युत संयंत्रों के लिए जल गेट मोटर नियंत्रण और स्थिर हस्तांतरण स्विच (STS) कार्यक्षमता
यह व्यापक मंच विद्युत उत्पादन, ऊर्जा भंडारण, खपत प्रबंधन और ग्रिड एकीकरण को एक मॉड्यूलर, विन्यास योग्य डिजाइन में जोड़ता है जो आवासीय ऊर्जा भंडारण के लिए उपयुक्त है।वाणिज्यिक बैकअप सिस्टम, और छोटे पैमाने पर नवीकरणीय ऊर्जा संयंत्र।
अनुकूलन और आदेश
सीई प्रमाणन के साथ चीन में निर्मित, ग्रीफ एसी पीसीएस ऑन ग्रिड नियंत्रक 100 किलोवाट रेटेड पावर और 400 वीडीसी बैटरी वोल्टेज के साथ व्यापक अनुकूलन सेवाएं प्रदान करता है।
- इष्टतम ऊर्जा प्रबंधन के लिए शक्ति वक्र नियंत्रक कार्य
- निर्बाध निगरानी के लिए उन्नत रिमोट कंट्रोल सिस्टम
- तीन चरण प्रणाली के साथ परिष्कृत पीडब्ल्यूएम अनलोडिंग
- एसी-डीसी रेक्टिफायर, डीसी-डीसी बक बूस्ट और डीसी-एसी इन्वर्टर ईएमएस टोपोलॉजी
- न्यूनतम आदेश मात्राः 1 सेट (बातचीत योग्य)
- पैकेजिंगः सुरक्षित फोम और प्लाईवुड के मामले
- डिलीवरी: 25 कार्य दिवसों के भीतर
- भुगतान के तरीके: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी
