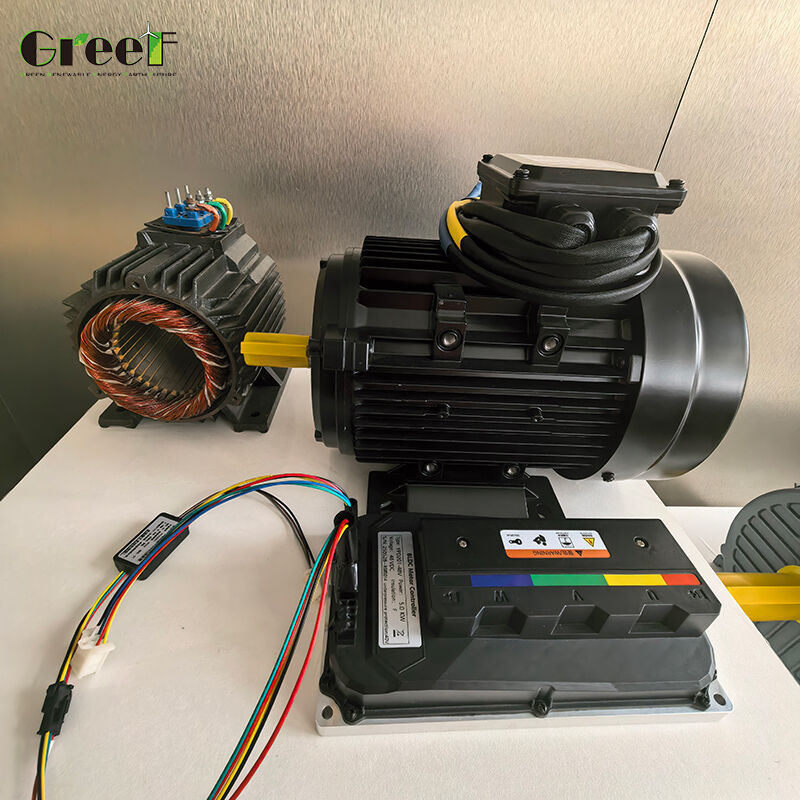

TYP स्थायी चुंबक सिंक्रोनस मोटर
TYP चुंबक मोटर्स में स्थायी चुंबक के साथ रोटर होते हैं, जो समान फ्रेम आकार के भीतर बेहतर दक्षता और बढ़ी हुई शक्ति घनत्व प्रदान करते हैं। आवृत्ति इनवर्टर द्वारा नियंत्रित, ये मोटर व्यापक गति सीमा में निरंतर टॉर्क बनाए रखते हैं और कम गति पर भी बिना जबरन वेंटिलेशन के कुशलता से काम करते हैं। W21 चुंबक मोटर्स विशेष रूप से कम गति संचालन के लिए डिज़ाइन किए गए हैं, जो उत्कृष्ट ऊर्जा बचत प्रदान करते हुए न्यूनतम शोर उत्पन्न करते हैं।
मुख्य विशेषताएं और लाभ
उच्च दक्षता और ऊर्जा बचत
इनवर्टर द्वारा संचालित पारंपरिक इंडक्शन मोटर्स की तुलना में 30% तक ऊर्जा बचाता है। व्यापक लोड रेंज (रेटेड क्षमता का 20% से 110%) में उच्च दक्षता बनाए रखता है, जिसमें 10-40% की ऊर्जा बचत देखी गई है। रेटेड लोड पर 1.0 के करीब और सभी परिस्थितियों में 0.95 से कम नहीं का पावर फैक्टर प्राप्त करता है, जिससे स्टेटर करंट और तांबे के नुकसान कम होते हैं।
व्यापक गति सीमा पर निरंतर टॉर्क
जबरन वेंटिलेशन के बिना व्यापक गति सीमाओं में निरंतर टॉर्क प्रदान करता है। लगातार टॉर्क बनाए रखते हुए गति भिन्नता की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श, यहां तक कि कम गति पर भी, और एक एनकोडर की आवश्यकता के बिना प्रभावी ढंग से काम करता है।
लंबा बेयरिंग लाइफ और कम रखरखाव
बेयरिंग से लैस जो 100,000 घंटे तक (10 से अधिक वर्षों का निरंतर उपयोग) L10 लाइफस्पैन प्रदान करते हैं। ग्रीस निप्पल आसान पुन: स्नेहन की अनुमति देते हैं, रखरखाव डाउनटाइम को कम करते हैं और सेवा अंतराल का विस्तार करते हैं।
उच्च-प्रदर्शन स्थायी चुंबक
शक्तिशाली NdFeB (Neodymium/Iron/Boron) दुर्लभ-पृथ्वी चुंबक का उपयोग करता है जो पारंपरिक फेराइट चुंबक की तुलना में लगभग 18 गुना मजबूत होते हैं। टिकाऊ एपॉक्सी कोटिंग यांत्रिक शक्ति और संक्षारण प्रतिरोध को बढ़ाती है।
एकीकृत थर्मल सुरक्षा
वाइंडिंग के भीतर एम्बेडेड PTC थर्मिस्टर्स चरण हानि, अधिभार और कम/अधिक वोल्टेज स्थितियों से अधिक गर्मी के खिलाफ व्यापक सुरक्षा प्रदान करते हैं।
सिंक्रोनस ऑपरेशन और स्थिर गति
रोटर की गति स्टेटर के घूर्णन चुंबकीय क्षेत्र के साथ सिंक्रनाइज़ होती है, जिससे स्लिप और रोटर पावर लॉस समाप्त हो जाता है। वोल्टेज में उतार-चढ़ाव या लोड परिवर्तनों से अप्रभावित स्थिर गति प्रदर्शन सुनिश्चित करता है, जिससे नियंत्रण सटीकता में सुधार होता है।
कम ऑपरेटिंग करंट
अधिकतम टॉर्क/करंट अनुपात नियंत्रण पूरी गति सीमा में उच्च पावर फैक्टर बनाए रखता है, जिससे स्टेटर करंट 15-30% तक कम हो जाता है। यह केबल ट्रांसमिशन नुकसान को कम करता है और केबल क्षमता को बढ़ाता है।
कम तापमान वृद्धि
उच्च दक्षता और कम नुकसान के परिणामस्वरूप समान परिस्थितियों में तुलनीय एसिंक्रोनस मोटर्स की तुलना में तापमान वृद्धि 15-20 डिग्री सेल्सियस कम होती है, जिससे विश्वसनीयता और सेवा जीवन में सुधार होता है।
व्यापक अनुप्रयोग रेंज
इंजेक्शन मोल्डिंग मशीनों, एयर कंप्रेसर, पाइप निर्माण उपकरण, हाइड्रोलिक मशीनरी, खाद्य प्रसंस्करण मशीन, एक्सट्रूडर, वायर ड्राइंग मशीन और फार्मास्युटिकल उपकरणों में व्यापक रूप से लागू। इष्टतम प्रदर्शन के लिए समर्पित स्थायी चुंबक मोटर इन्वर्टर के साथ जोड़ा जाना चाहिए।
महत्वपूर्ण लागत बचत
इस उच्च-दक्षता वाले मॉडल के साथ 37kW IE2 (GB3) इंडक्शन मोटर को बदलने से लगातार 24/7 संचालन के साथ सालाना लगभग 9,000 RMB की ऊर्जा लागत बचत हो सकती है।
औद्योगिक अनुप्रयोग
TYP श्रृंखला उच्च-दक्षता स्थायी चुंबक सिंक्रोनस मोटर्स आवृत्ति रूपांतरण क्षमता के साथ विभिन्न उद्योगों में व्यापक रूप से उपयोग की जाती हैं। आमतौर पर इंजेक्शन मोल्डिंग मशीनों, एयर कंप्रेसर, पाइप बनाने के उपकरण, हाइड्रोलिक मशीनरी, खाद्य प्रसंस्करण मशीनरी, सीमेंट पाइप निर्माण, प्लास्टिक एक्सट्रूज़न मशीन, वायर ड्राइंग उपकरण और फार्मास्युटिकल उपकरणों में नियोजित।
तकनीकी विनिर्देश
अधिकतम रेडियल लोड - 100,000 घंटे - Fr (kN)
| फ्रेम |
1000 rpm |
1500 rpm |
3000 rpm |
|
L |
L/2 |
L |
L/2 |
L |
L/2 |
| 132S | 1,4 | 1,6 | 0,9 | 1 | 0,9 | 1 |
| 132M | 1,4 | 1,6 | 0,9 | 1 | 0,9 | 1 |
| 132M/L | 1,4 | 1,6 | 0,9 | 1 | 0,9 | 1 |
| 160M | 1,9 | 2,1 | 1,2 | 1,4 | 1,2 | 1,4 |
| 160L | 1,9 | 2,1 | 1,2 | 1,4 | 1,2 | 1,4 |
| 180M | 2,5 | 2,8 | 1,7 | 1,9 | 1,7 | 1,9 |
| 180L | 2,6 | 2,8 | 1,7 | 1,9 | 1,7 | 1,9 |
| 200M | 3 | 3,3 | 2 | 2,2 | 2 | 2,2 |
| 200L | 3 | 3,3 | 2 | 2,2 | 2 | 2,2 |
| 225S/M | 4,4 | 4,9 | 2 | 2,2 | 2 | 2,2 |
| 250S/M | 4,4 | 4,8 | 3 | 3,3 | 3 | 3,3 |
| 280S/M | 4,4 | 4,8 | 2,7 | 2,9 | 2,7 | 2,9 |
| 315S/M | 4,9 | 5,4 | 2,5 | 2,7 | 2,5 | 2,7 |
यदि आपको तकनीकी विशिष्टताओं या मूल्य निर्धारण के बारे में अधिक जानकारी चाहिए, तो कृपया हमारी तकनीकी बिक्री टीम से संपर्क करें।
अनुकूलन विकल्प
Greef मॉडल TYP के तहत अनुकूलित स्थायी चुंबक मोटर्स प्रदान करता है, जो चीन में CE प्रमाणन के साथ निर्मित हैं। ये सिंक्रोनस चुंबक मोटर्स 95% से अधिक उच्च विश्वसनीयता और दक्षता सुनिश्चित करते हैं, जिसमें 0-8000 RPM की गति सीमा होती है। सुविधाओं में मजबूत कास्ट आयरन जनरेटर शेल, उत्कृष्ट इन्सुलेटिंग प्रतिरोध (500Vdc पर न्यूनतम 100Mohm), और 6-पोल डिज़ाइन शामिल हैं।
आदेश और वितरण
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य निर्धारण: आवश्यकताओं के आधार पर परक्राम्य
पैकेजिंग: सुरक्षित डिलीवरी के लिए फोम और प्लाईवुड के मामले
डिलीवरी का समय: लगभग 25 कार्य दिवस
भुगतान की शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी
पैकेजिंग और शिपिंग
प्रत्येक मोटर को मजबूत नालीदार कार्डबोर्ड बॉक्स के अंदर कस्टम-फिट फोम में सुरक्षित रूप से रखा जाता है, जो आंदोलन और क्षति को रोकता है। थोक आदेश अतिरिक्त कुशनिंग के साथ प्रबलित क्रेट का उपयोग करते हैं। ट्रैकिंग के साथ एक्सप्रेस और स्टैंडर्ड डिलीवरी सहित कई शिपिंग विकल्प उपलब्ध हैं। कृपया प्राप्ति पर पैकेजिंग का निरीक्षण करें और यदि क्षति का पता चलता है तो तुरंत ग्राहक सेवा से संपर्क करें।
