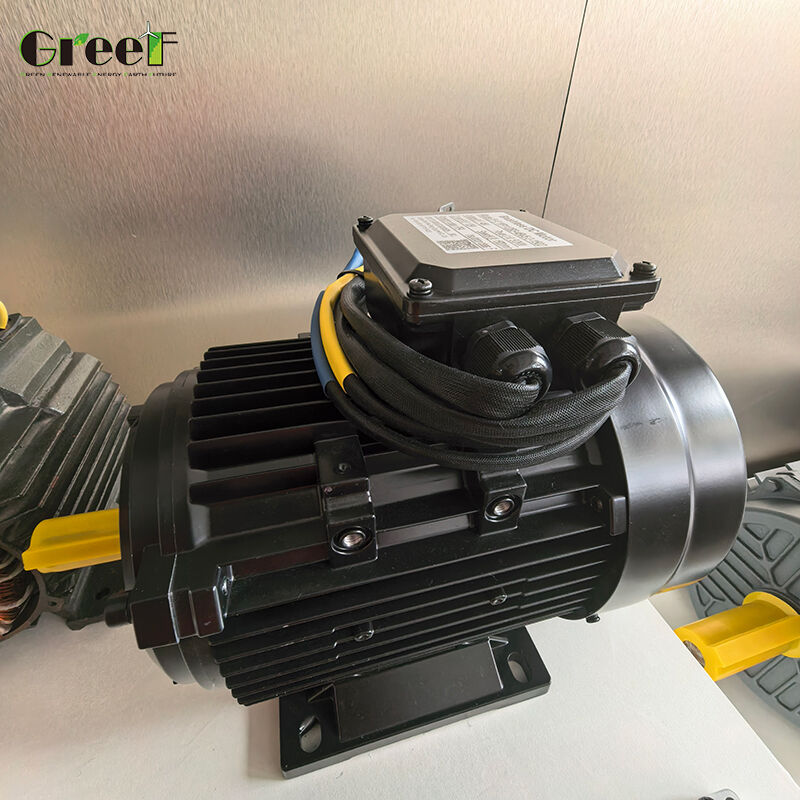

0-8000 RPM स्पीड रेंज के साथ स्थायी चुंबक ब्रशलेस मोटर
TYP चुंबक मोटर्स में स्थायी चुंबक के साथ रोटर होते हैं, जो फ्रेम आकार के सापेक्ष बेहतर दक्षता और उच्च शक्ति घनत्व प्रदान करते हैं। ये मोटर्स व्यापक गति सीमा में निरंतर टॉर्क बनाए रखने के लिए आवृत्ति इनवर्टर के साथ काम करते हैं, यहां तक कि कम गति पर भी बिना मजबूर वेंटिलेशन के कुशलता से प्रदर्शन करते हैं। कम शोर के साथ कम गति संचालन के लिए डिज़ाइन किए गए, W21 चुंबक मोटर्स पर्यावरण के प्रति जागरूक और लागत प्रभावी समाधानों के लिए ऊर्जा संरक्षण पर ध्यान केंद्रित करते हैं।
मुख्य विशेषताएं
उच्च दक्षता और ऊर्जा बचत
- पारंपरिक इंडक्शन मोटर्स की तुलना में 30% तक अधिक ऊर्जा बचाता है
- व्यापक लोड रेंज (रेटेड लोड का 20% से 110%) में उच्च दक्षता
- मापा गया ऊर्जा बचत 10% और 40% के बीच
- रेटेड स्थितियों में पावर फैक्टर को 1.0 के करीब रखता है
- पावर फैक्टर हमेशा 0.95 से ऊपर, स्टेटर करंट और कॉपर लॉस को कम करता है
व्यापक गति सीमा पर निरंतर टॉर्क
बिना मजबूर वेंटिलेशन के व्यापक गति स्पेक्ट्रम में लगातार टॉर्क प्रदान करता है। गति भिन्नता और निरंतर टॉर्क की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श, जिसमें एनकोडर के बिना कम गति संचालन शामिल है।
लंबा बेयरिंग लाइफ और कम रखरखाव
बेयरिंग में 100,000 घंटे (10 से अधिक वर्षों का निरंतर उपयोग) तक L10 जीवन प्रत्याशा होती है। ग्रीस निप्पल रखरखाव डाउनटाइम को कम करने के लिए पुन: स्नेहन की अनुमति देते हैं।
उच्च-प्रदर्शन स्थायी चुंबक
शक्तिशाली NdFeB दुर्लभ-पृथ्वी चुंबक (फेराइट चुंबक से 18x मजबूत) का उपयोग करता है। सुरक्षात्मक एपॉक्सी कोटिंग बेहतर यांत्रिक शक्ति और संक्षारण प्रतिरोध प्रदान करती है।
एकीकृत थर्मल सुरक्षा
वाइंडिंग में एम्बेडेड PTC थर्मिस्टर्स चरण हानि, ओवरलोड और वोल्टेज अनियमितताओं से अधिक गरम होने से बचाते हैं।
सिंक्रोनस ऑपरेशन और स्थिर गति
सिंक्रोनस मोटर डिज़ाइन स्लिप और रोटर पावर लॉस को समाप्त करता है। वोल्टेज में उतार-चढ़ाव या लोड परिवर्तनों से अप्रभावित स्थिर गति बनाए रखता है।
कम ऑपरेटिंग करंट
अधिकतम टॉर्क से करंट अनुपात नियंत्रण स्टेटर करंट को 15% से 30% तक कम करता है, केबल ट्रांसमिशन लॉस को कम करता है और केबल लोड क्षमता को बढ़ाता है।
कम तापमान वृद्धि
समान परिस्थितियों में समतुल्य एसिंक्रोनस मोटर्स की तुलना में 15 से 20 डिग्री सेल्सियस कम तापमान वृद्धि।
व्यापक अनुप्रयोग रेंज
इंजेक्शन मोल्डिंग मशीनों, एयर कंप्रेसर, पाइप बनाने के उपकरण, हाइड्रोलिक मशीनरी, खाद्य प्रसंस्करण, एक्सट्रूडर, वायर ड्राइंग और फार्मास्युटिकल उपकरणों में व्यापक रूप से लागू किया जाता है। समर्पित स्थायी चुंबक मोटर इन्वर्टर के साथ उपयोग किया जाना चाहिए।
महत्वपूर्ण लागत बचत
37kW IE2 इंडक्शन मोटर से स्विच करने पर 24/7 ऑपरेशन के साथ सालाना लगभग 9,000 RMB की बचत हो सकती है।
अधिकतम रेडियल लोड विनिर्देश (100,000 घंटे - Fr kN)
| फ्रेम |
1000 rpm |
1500 rpm |
3000 rpm |
|
L |
L/2 |
L |
L/2 |
L |
L/2 |
| 132S | 1,4 | 1,6 | 0,9 | 1 | 0,9 | 1 |
| 132M | 1,4 | 1,6 | 0,9 | 1 | 0,9 | 1 |
| 132M/L | 1,4 | 1,6 | 0,9 | 1 | 0,9 | 1 |
| 160M | 1,9 | 2,1 | 1,2 | 1,4 | 1,2 | 1,4 |
| 160L | 1,9 | 2,1 | 1,2 | 1,4 | 1,2 | 1,4 |
| 180M | 2,5 | 2,8 | 1,7 | 1,9 | 1,7 | 1,9 |
| 180L | 2,6 | 2,8 | 1,7 | 1,9 | 1,7 | 1,9 |
| 200M | 3 | 3,3 | 2 | 2,2 | 2 | 2,2 |
| 200L | 3 | 3,3 | 2 | 2,2 | 2 | 2,2 |
| 225S/M | 4,4 | 4,9 | 2 | 2,2 | 2 | 2,2 |
| 250S/M | 4,4 | 4,8 | 3 | 3,3 | 3 | 3,3 |
| 280S/M | 4,4 | 4,8 | 2,7 | 2,9 | 2,7 | 2,9 |
| 315S/M | 4,9 | 5,4 | 2,5 | 2,7 | 2,5 | 2,7 |
यदि आपको अधिक जानकारी चाहिए, तो कृपया हमसे संपर्क करें।
अनुप्रयोग
TYP श्रृंखला उच्च-दक्षता स्थायी चुंबक सिंक्रोनस मोटर्स आवृत्ति रूपांतरण तकनीक के साथ विविध उद्योगों में असाधारण प्रदर्शन प्रदान करते हैं। अनुप्रयोगों में इंजेक्शन मोल्डिंग मशीन, एयर कंप्रेसर, पाइप बनाने के उपकरण, हाइड्रोलिक मशीनरी, खाद्य प्रसंस्करण उपकरण, सीमेंट पाइप निर्माण मशीन, प्लास्टिक एक्सट्रूडर, वायर ड्राइंग मशीन और फार्मास्युटिकल डिवाइस शामिल हैं।
अनुकूलन विकल्प
Greef हमारे CE-प्रमाणित TYP स्थायी चुंबक मोटर के लिए व्यापक अनुकूलन प्रदान करता है। NdFeB चुंबक और SKF बेयरिंग के साथ 6-पोल डिज़ाइन की विशेषता वाले, ये कम शोर वाले मोटर इलेक्ट्रिक वाहनों, रोबोटिक्स और औद्योगिक स्वचालन के लिए आदर्श हैं। न्यूनतम आदेश मात्रा: 1 सेट जिसमें परक्राम्य मूल्य निर्धारण है। T/T, वेस्टर्न यूनियन, मनीग्राम और L/C सहित लचीले भुगतान विकल्पों के साथ 25 कार्य दिवसों के भीतर डिलीवरी।
पैकिंग और शिपिंग
प्रत्येक मोटर को एंटी-स्टैटिक फोम में सुरक्षित रूप से लपेटा जाता है और कस्टम-फिटेड कार्डबोर्ड बॉक्स में रखा जाता है। प्रबलित शिपिंग कार्टन में अतिरिक्त कुशनिंग सुरक्षित पारगमन सुनिश्चित करती है। सभी पैकेजों में स्पष्ट हैंडलिंग निर्देश और ट्रैकिंग शामिल हैं। आगमन पर इष्टतम प्रदर्शन की गारंटी के लिए शिपमेंट से पहले गुणवत्ता निरीक्षण और परीक्षण किया जाता है।
