50 हर्ट्ज/60 हर्ट्ज ऑन-ग्रिड कंट्रोलर - लिथियम आयन बैटरी पावर मैनेजमेंट समाधान
उत्पाद का अवलोकन
ग्रेफ एनर्जी बहुक्रियाशील कनवर्टर एक ही कुशल उपकरण में कई आवश्यक कार्यों को एकीकृत करता है।यह स्थायी चुंबक जनरेटर (पीएम जनरेटर) के लिए विशेष रूप से इंजीनियर एसी-टू-डीसी rectification प्रदान करता है, व्यापक बैटरी चार्जिंग क्षमताएं, और विश्वसनीय डीसी-टू-एसी इन्वर्शन। एक एकीकृत ऊर्जा प्रबंधन प्रणाली की विशेषता है, यह कनवर्टर अधिकतम दक्षता के लिए बिजली उपयोग को अनुकूलित करता है।
उन्नत प्रदर्शन और नियंत्रण

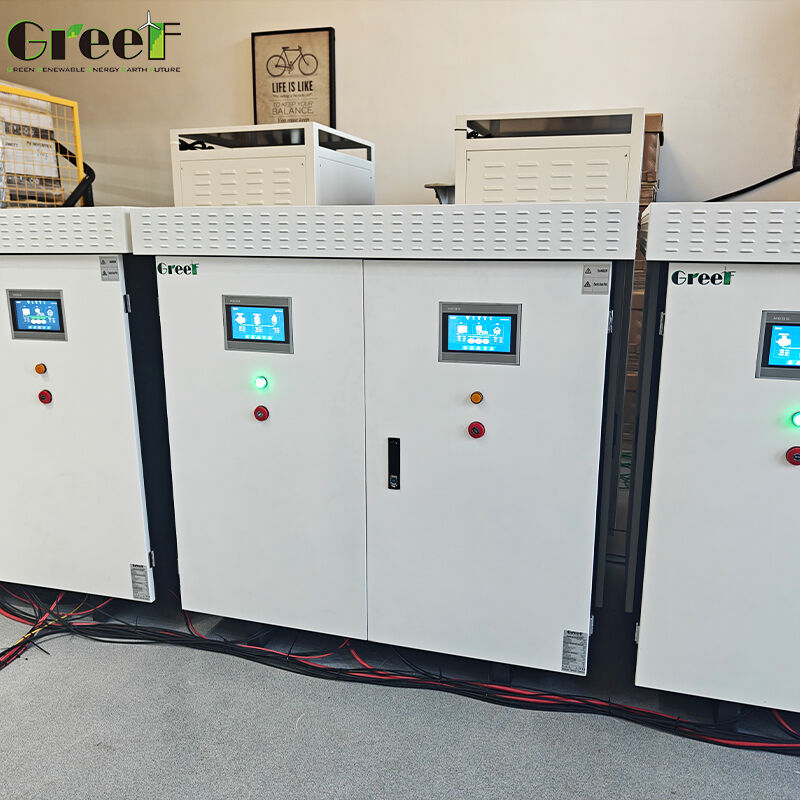

एक दोहरी एलसीडी टचस्क्रीन से लैस है जिसे उपयोगकर्ता की वरीयताओं के अनुसार अनुकूलित किया जा सकता है,यह कनवर्टर स्थायी चुंबक सिंक्रोनस जनरेटर (पीएमएसजी) के लिए स्थिर वोल्टेज और आवृत्ति विनियमन बनाए रखने के लिए उन्नत तकनीक का उपयोग करता हैयह सभी कनेक्टेड भारों के लिए निर्बाध, विश्वसनीय बिजली की आपूर्ति सुनिश्चित करता है।
ग्रिड एकीकरण लचीलापन
कनवर्टर ग्रिड-टाईड ऑपरेशन के लिए बहुमुखी विन्यास विकल्प प्रदान करता है,विद्युत ग्रिड के साथ निर्बाध एकीकरण को सक्षम करना और व्यापक ऊर्जा प्रबंधन के लिए ग्रिड चार्जिंग क्षमताओं का समर्थन करना.
प्रमुख विशेषताएं
- ईएमएस स्मार्ट एनर्जी मैनेजमेंट सिस्टमकई परिचालन मोड (ग्रिड से बाहर, ग्रिड से बंधे, ग्रिड चार्जिंग) के साथ
- सहज निगरानी और नियंत्रण के लिए डबल एलसीडी स्मार्ट टच स्क्रीन डिस्प्ले
- अनुकूलित प्रदर्शन के लिए जनरेटर शक्ति वक्र ट्रैकिंग प्रौद्योगिकी
- सहायक बिजली आपूर्ति के लिए एसी और डीसी दोहरी बैकअप विकल्प
- असंतुलित भारों को संभालने के लिए उन्नत नियंत्रण प्रौद्योगिकी
- निर्बाध संचार के लिए मानक RS 485 Modbus RTU प्रोटोकॉल
- ओवरवोल्टेज और ओवरस्पीड सुरक्षा के साथ वैकल्पिक PMW डंप लोड
- विशेष अनुप्रयोगों के लिए वाटर गेट मोटर कंट्रोल फंक्शन
- वाई-फाई या लैन सक्षम एप के माध्यम से दूरस्थ निगरानी और नियंत्रण
- विशिष्ट आवश्यकताओं के लिए अनुकूलन योग्य सेंसर नियंत्रण कार्य
- सुचारू ग्रिड/ऑफ-ग्रिड संक्रमण के लिए वैकल्पिक स्टैटिक ट्रांसफर स्विच (STS)
तकनीकी विनिर्देश - मंगल-100kt मॉडल
| पैरामीटर |
विनिर्देश |
| नामित बिजली उत्पादन |
100 किलोवाट |
| जनरेटर का नामित वोल्टेज |
450 वैक |
| एसी वोल्टेज कार्यक्षेत्र |
240-550 वैक |
| अधिकतम एसी करंट |
180 ए |
| बैटरी प्रणाली |
लिथियम आयन |
| बैटरी वोल्टेज रेंज |
350-450 वीडीसी |
| बैटरी का नामित वोल्टेज |
400 वीडीसी |
| अधिकतम चार्ज/डिचार्ज करंट |
250 ए |
| नामित चार्ज/डिस्चार्ज करंट |
144 ए |
| नामित चार्जिंग/डिचार्जिंग शक्ति |
100 किलोवाट |
| नामित नेटवर्क वोल्टेज |
400 वी |
| ग्रिड वोल्टेज सीमा |
300-460 वोल्ट |
| ग्रिड आवृत्ति |
50 हर्ट्ज / 60 हर्ट्ज |
| अधिकतम दक्षता |
95% |
आवेदन
यह बहुमुखी बहुक्रियाशील कनवर्टर विभिन्न अनुप्रयोगों में विश्वसनीय, बुद्धिमान बिजली प्रबंधन समाधान प्रदान करता हैः
नवीकरणीय ऊर्जा प्रणाली
पवन टरबाइन या जल टरबाइन से स्थायी चुंबक सिंक्रोनस जनरेटर (पीएमएसजी) को एकीकृत करने के लिए आदर्श। ऑफ-ग्रिड या हाइब्रिड पावर कॉन्फ़िगरेशन के लिए एकदम सही,असाधारण दक्षता के साथ स्थिर एसी शक्ति प्रदान करना.
ऑफ-ग्रिड और बैकअप पावर सिस्टम
दूरस्थ स्थानों, केबिनों और दूरसंचार स्टेशनों सहित स्टैंडअलोन प्रतिष्ठानों में बिजली रूपांतरण और प्रबंधन के लिए केंद्रीय केंद्र के रूप में कार्य करता है।
ग्रिड-इंटरैक्टिव सिस्टम
जब ग्रिड-टाईड ऑपरेशन के लिए कॉन्फ़िगर किया जाता है, तो ग्रिड पावर से बैटरी चार्जिंग और संभावित ऊर्जा फीडबैक को ग्रिड में अनुमति दी जाती है।
औद्योगिक एवं वाणिज्यिक बिजली प्रबंधन
असंतुलित भार स्थितियों में विश्वसनीय शक्ति हैंडलिंग प्रदान करता है। WIFI/LAN के माध्यम से दूरस्थ निगरानी और Modbus प्रोटोकॉल का उपयोग करके भवन प्रबंधन प्रणालियों के साथ संगतता की सुविधा देता है।
विशेष नियंत्रण कार्य
वैकल्पिक सुविधाएं सूक्ष्म जलविद्युत संयंत्रों के लिए वाटर गेट मोटर नियंत्रण और स्टेटिक ट्रांसफर स्विच (एसटीएस) एकीकरण सहित अद्वितीय आवश्यकताओं का समर्थन करती हैं।
यह व्यापक मंच बिजली उत्पादन, भंडारण, खपत प्रबंधन और ग्रिड कनेक्शन क्षमताओं को एकीकृत करता है।विन्यास योग्य डिजाइन आवासीय ऊर्जा भंडारण में लचीली तैनाती सुनिश्चित करता है, वाणिज्यिक बैकअप समाधान और छोटे पैमाने पर नवीकरणीय ऊर्जा संयंत्र।
अनुकूलन विकल्प
ग्रीफ एनर्जी सीई प्रमाणन के साथ चीन में डिजाइन और निर्मित अनुकूलित ऑन ग्रिड कंट्रोलर समाधान (मॉडल एसी पीसीएस) प्रदान करती है। हमारे पवन नियंत्रक उत्पादों में विशेषताएं हैंः
- अनुकूलित ऊर्जा उत्पादन के लिए उन्नत शक्ति वक्र नियंत्रक समारोह
- जनरेटर हाइब्रिड कन्वर्टर डिजाइन 50Hz/60Hz आउटपुट आवृत्ति के साथ
- उच्च दक्षता रेटिंग ≥98%
- अतिरिक्त सुरक्षा के लिए वैकल्पिक एकीकृत डीसी स्विच
- व्यापक सुरक्षा सुविधाएंः ओवरवोल्टेज, ओवर करंट, शॉर्ट सर्किट और एंटी आइलैंडिंग
आदेश और वितरण
न्यूनतम आदेश मात्राः 1 सेट
पैकेजिंगः सुरक्षित परिवहन के लिए फोम और प्लाईवुड के मामले
प्रसव का समय: लगभग 25 कार्यदिवस
भुगतान की शर्तेंः टी/टी, वेस्टर्न यूनियन, मनीग्राम, एल/सी
मूल्य निर्धारण: परियोजना आवश्यकताओं के आधार पर बातचीत योग्य
