50/60Hz फ़्रीक्वेंसी मल्टी-पोल स्विच 501V DC पर 100MΩ न्यूनतम इंसुलेटिंग प्रतिरोध के साथ
उत्पाद अवलोकन
GREEF NEW ENERGY GDG सीरीज़ डिस्क टाइप परमानेंट मैग्नेट जनरेटर एक अनूठी आयरन कोर-लेस डिज़ाइन की सुविधा देता है। इस जनरेटर में, स्पिंडल और रोटर को एक डिस्क के आकार में असेंबल किया जाता है, जहाँ स्टेटर को केंद्र में फिक्स किया जाता है और रोटर दोनों तरफ घूमता है। विशेष रूप से, स्पिंडल में किसी भी आयरन कोर के बिना केवल वाइंडिंग होती है।
स्टेटर और रोटर दोनों फ्लैट डिस्क संरचना को अपनाते हैं और अक्षीय वायु अंतराल चुंबकीय प्रवाह का उपयोग करते हैं। उन्हें अक्षीय दिशा के साथ वैकल्पिक रूप से व्यवस्थित किया जाता है, जो जनरेटर की छोटी अक्षीय लंबाई और बड़े व्यास के साथ मिलकर मल्टी-पोल संरचना के निर्माण की सुविधा प्रदान करता है। यह डिज़ाइन कई फायदे प्रदान करता है जिसमें उच्च पावर-टू-मास अनुपात, कम रेटेड गति और कम स्टार्टअप हवा की गति शामिल है।
इसके अतिरिक्त, कॉम्पैक्ट और हल्के कॉन्फ़िगरेशन, कम ऊर्जा खपत और उच्च दक्षता इसे एक उत्कृष्ट विकल्प बनाती है। वर्टिकल एक्सिस विंड टर्बाइन पर लगे रोटर के कारण इसके कम वायुगतिकीय प्रतिरोध के कारण, यह विशेष रूप से वर्टिकल एक्सिस विंड टर्बाइन के लिए डायरेक्ट-ड्राइव जनरेटर के रूप में उपयुक्त है।

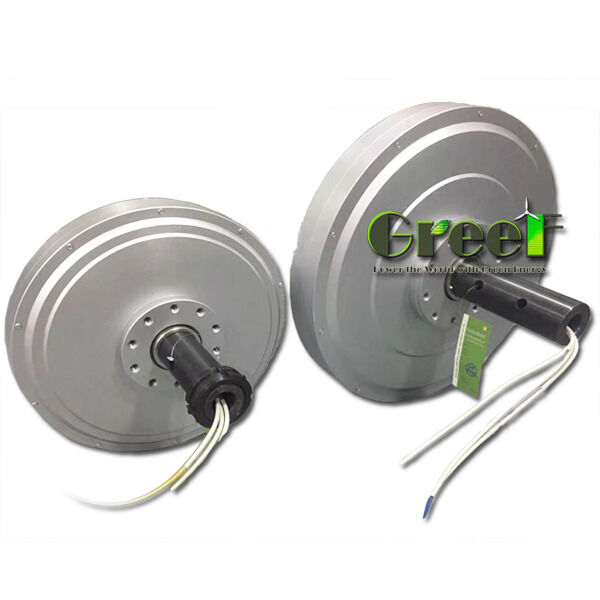

GDG सीरीज़ डिस्क टाइप परमानेंट मैग्नेट जनरेटर दो मुख्य कॉन्फ़िगरेशन में निर्मित होते हैं: आउटर रोटर टाइप और इनर रोटर टाइप। आउटर रोटर संस्करण में, शाफ्ट स्थिर रहता है जबकि केसिंग घूमता है, और केबल को शाफ्ट के बीच से रूट किया जाता है। इसके विपरीत, इनर रोटर टाइप में, केसिंग फिक्स होता है, शाफ्ट घूमता है, और केबल केसिंग से बाहर की ओर निकलती है।
मुख्य विशेषताएं
- लो स्टार्ट टॉर्क टेक्नोलॉजी: हिस्टैरिसीस और गियर नॉच की अनुपस्थिति के परिणामस्वरूप एक अत्यंत कम स्टार्टिंग टॉर्क होता है, जो 0.1 N*m से कम मापा जाता है।
- उच्च दक्षता: कोरलेस डिज़ाइन यांत्रिक प्रतिरोध को कम करता है और ऊर्जा हानि को काफी कम करता है। इस दक्षता को हमारे "प्रिसिस कॉइल" तकनीक के उपयोग से और बढ़ाया जाता है।
- एडवांस्ड मैग्नेटिक डिज़ाइन: मल्टीपल पोल, एक छोटा एयर गैप और उच्च पावर डेंसिटी वाले रेयर अर्थ परमानेंट मैग्नेट को शामिल करते हुए, यह डिज़ाइन प्रभावी ढंग से बड़ी आउटपुट पावर प्रदान करता है।
- गियरलेस डायरेक्ट ड्राइव: गियरलेस, ब्रशलेस कॉन्फ़िगरेशन की विशेषता वाली यह तकनीक रखरखाव-मुक्त संचालन और बेहतर विश्वसनीयता सुनिश्चित करती है।
- उन्नत विश्वसनीयता: विशेष संरचनात्मक डिज़ाइन उच्च पावर-टू-वॉल्यूम और पावर-टू-वेट अनुपात प्रदान करता है, जिससे पारंपरिक जनरेटर की तुलना में आठ गुना लंबी जीवन अवधि मिलती है।
- कम हवा की गति के लिए अनुकूलित: यह तकनीक कम हवा की गति की स्थितियों में पवन टर्बाइनों के अधिक उपयोग को सक्षम बनाती है, जिससे ऊर्जा उत्पादन अधिकतम होता है।
- उत्कृष्ट हीट डिसिपेशन: एल्यूमीनियम मिश्र धातु बाहरी फ्रेम एक विशेष रूप से डिज़ाइन की गई आंतरिक संरचना के साथ मिलकर बेहतर हीट डिसिपेशन प्रदान करता है, जिससे स्थिर प्रदर्शन सुनिश्चित होता है।
तकनीकी पैरामीटर
| रेटेड वोल्टेज |
48V/96V |
| गति |
100-500 RPM |
| कूलिंग विधि |
एयर कूल्ड |
| दक्षता |
>92% |
| रेटेड पावर |
500W - 100 KW |
| फेज टाइप |
3 |
| जनरेटर सामग्री |
एल्यूमीनियम मिश्र धातु |
| इंसुलेटिंग प्रतिरोध |
100MΩ न्यूनतम (501V DC) |
| फ़्रीक्वेंसी |
50/60Hz |
| वाइंडिंग विधि |
Y |
अनुप्रयोग
पवन ऊर्जा उत्पादन: एक्सियल फ्लक्स कोरलेस जनरेटर पवन ऊर्जा उत्पादन के क्षेत्र में महत्वपूर्ण क्षमता प्रदर्शित करते हैं। यह विशेष रूप से मेगावाट-क्लास पवन टर्बाइनों के लिए सच है, जहां ये जनरेटर आउटपुट घनत्व को बहुत बढ़ा सकते हैं, जिससे पवन ऊर्जा प्रणालियों की समग्र दक्षता में सुधार होता है। अनूठी डिज़ाइन, जो आयरन कोर को समाप्त करती है, आयरन लॉस और हिस्टैरिसीस लॉस को कम करने में मदद करती है। नतीजतन, जनरेटर पारंपरिक समकक्षों की तुलना में उच्च दक्षता के साथ संचालित होता है।
नवीकरणीय ऊर्जा: पवन ऊर्जा से परे, एक्सियल फ्लक्स कोरलेस जनरेटर का व्यापक रूप से विभिन्न नवीकरणीय ऊर्जा अनुप्रयोगों में उपयोग किया जाता है, जिसमें सौर और पवन ऊर्जा प्रणाली शामिल हैं। उनकी प्रभावी ऊर्जा रूपांतरण क्षमताएं विश्वसनीय प्रदर्शन के साथ मिलकर उन्हें नवीकरणीय ऊर्जा बुनियादी ढांचे के भीतर उपयोग के लिए अच्छी तरह से अनुकूल बनाती हैं।
अन्य औद्योगिक अनुप्रयोग: नवीकरणीय ऊर्जा के अलावा, ये जनरेटर विभिन्न औद्योगिक क्षेत्रों में अनुप्रयोग पाते हैं जिन्हें कुशल, हल्के और विश्वसनीय बिजली स्रोतों की आवश्यकता होती है। उदाहरण के लिए, वे औद्योगिक मशीनरी और उपकरणों को स्थिर बिजली वितरण सुनिश्चित करने के लिए बैकअप या सहायक बिजली आपूर्ति के रूप में काम कर सकते हैं।
अनुकूलित अनुप्रयोग: एक्सियल फ्लक्स कोरलेस जनरेटर की अनुकूलनीय संरचना के कारण, इसे विशिष्ट ग्राहक आवश्यकताओं को पूरा करने के लिए तैयार किया जा सकता है। जनरेटर पावर, रोटेशनल स्पीड और आउटपुट वोल्टेज जैसे प्रमुख मापदंडों को विभिन्न अनुप्रयोग परिदृश्यों के अनुरूप संशोधित किया जा सकता है, जो इसके परिनियोजन में लचीलापन और बहुमुखी प्रतिभा प्रदान करता है।
अनुकूलन विकल्प
Greef मॉडल नंबर GDG के तहत उच्च दक्षता वाले कोरलेस परमानेंट मैग्नेट जनरेटर प्रदान करता है, जो क़िंगदाओ में गर्व से निर्मित है। हमारे उत्पाद CE प्रमाणित हैं, जो शीर्ष गुणवत्ता और विश्वसनीयता सुनिश्चित करते हैं। हम आपकी विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुकूलन सेवाएं प्रदान करते हैं, जिसमें 48V या 96V के रेटेड वोल्टेज विकल्प और 500W से 100KW तक की रेटेड पावर शामिल है।
हमारे जनरेटर उत्कृष्ट इंसुलेटिंग प्रतिरोध 100MΩ न्यूनतम (501V DC) के साथ 3-फेज टाइप डिज़ाइन की सुविधा देते हैं और इष्टतम प्रदर्शन के लिए एयर कूल्ड होते हैं। केवल 1 सेट की न्यूनतम ऑर्डर मात्रा के साथ, हम छोटे और बड़े पैमाने की दोनों मांगों को पूरा करते हैं।
सुरक्षित डिलीवरी सुनिश्चित करने के लिए पैकेजिंग को फोम और प्लाईवुड केस का उपयोग करके सावधानी से संभाला जाता है। डिलीवरी का समय लगभग 25 कार्य दिवस है। भुगतान की शर्तें लचीली हैं, जिनमें T/T, वेस्टर्न यूनियन, और L/C शामिल हैं।
उच्च दक्षता, विश्वसनीय और अनुकूलन योग्य कोरलेस परमानेंट मैग्नेट जनरेटर के लिए Greef चुनें, जो मजबूत आपूर्ति क्षमता और आपकी व्यावसायिक आवश्यकताओं के अनुरूप परक्राम्य मूल्य निर्धारण द्वारा समर्थित है।
पैकिंग और शिपिंग
उत्पाद पैकेजिंग: कोरलेस परमानेंट मैग्नेट जनरेटर को पारगमन के दौरान अधिकतम सुरक्षा सुनिश्चित करने के लिए सावधानीपूर्वक पैक किया जाता है। प्रत्येक इकाई को एंटी-स्टैटिक बबल रैप में संलग्न किया जाता है और गति और झटके को अवशोषित करने से रोकने के लिए कस्टम-फिट फोम इंसर्ट के अंदर रखा जाता है। जनरेटर और उसके सामान को फिर एक मजबूत, डबल-वॉल वाले नालीदार कार्डबोर्ड बॉक्स में रखा जाता है। सुरक्षित और कुशल लॉजिस्टिक्स की सुविधा के लिए पैकेजिंग को हैंडलिंग निर्देशों और उत्पाद विवरण के साथ लेबल किया गया है।
शिपिंग: हम आपकी आवश्यकताओं के अनुरूप विभिन्न डिलीवरी विकल्पों के साथ विश्वव्यापी शिपिंग प्रदान करते हैं। कोरलेस परमानेंट मैग्नेट जनरेटर को सभी शिपमेंट के लिए ट्रैकिंग उपलब्ध होने के साथ विश्वसनीय वाहकों के माध्यम से शिप किया जाता है। हम समय पर प्रेषण सुनिश्चित करते हैं और गंतव्य के आधार पर अनुमानित डिलीवरी समय प्रदान करते हैं। अंतर्राष्ट्रीय शिपमेंट के लिए, सुचारू निकासी सुनिश्चित करने के लिए सभी आवश्यक निर्यात दस्तावेज और सीमा शुल्क घोषणाएं संभाली जाती हैं। शिपिंग प्रक्रिया के दौरान उत्पाद की अखंडता बनाए रखने के लिए नाजुक हैंडलिंग का अनुरोध किया जाता है।
